產(chǎn)品中心PRODUCTS
服務(wù)熱線
正文
當(dāng)前位置：首頁(yè) > 產(chǎn)品展示 > 高鋁質(zhì)保溫磚 > 正文氧化鋁空心球磚：

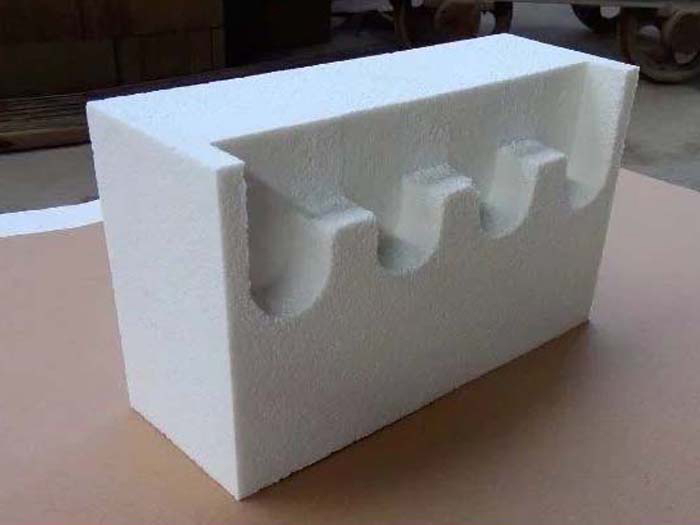

氧化鋁空心球磚相關(guān)介紹：
氧化鋁隔熱耐火磚可以直接接觸火焰的工作層也可以用作隔熱層，被廣泛應(yīng)用于陶瓷、耐火材料燒成窯、粉末冶金燒結(jié)爐、半導(dǎo)體元件燒成窯及有氫氣和還原氛的窯爐等。
氧化鋁空心球磚是以氧化鋁空心球作為主要原材料，制成的隔熱耐火制品。主要使用于1800°C以下的高溫工業(yè)窯爐內(nèi)襯和高溫?zé)峁ぴO(shè)備的保溫設(shè)備隔熱層等，氧化鋁空心球磚的制作方法是通過(guò)將氧化鋁原料加入傾倒式電爐內(nèi)熔化成液體，然后把爐子傾倒一定得角度使溶液從澆料槽一相應(yīng)的速度流出，使液流經(jīng)與流股成60°-90°的扁形噴嘴，以壓力為0.6-0.8MPa的高速氣流吹散及成氧化鋁空心球，在將氧化鋁空心球、燒結(jié)氧化鋁細(xì)粉與粘結(jié)劑按照一定比例配料、成型、干燥、燒成、制得氧化鋁空心球磚。
氧化鋁空心球磚的Al2O3含量不小于98%，Si O2含量不大于0.5%，Fe2O3含量不大于0.2%，體積密度為1.3-1.5g/cm3,顯氣孔率為60%-70%，耐壓強(qiáng)度高,荷重（0.2MPa）軟化溫度不小于1700°C，熱導(dǎo)率為0.7-0.8W/(m.K).
氧化鋁空心球制品的理化指標(biāo)：
項(xiàng)目 | 指標(biāo) | ||||||||
LQZ99-1.4 | LQZ99-1.6 | LQZ99-1.8 | LQZ95-1.4 | LQZ95-1.6 | LQZ95-1.8 | LQZ90-1.4 | LQZ90-1.6 | LQZ90-1.8 | |
Al2O3 % | ≥99 | ≥95 | ≥90 | ||||||
SiO2 % | ≤0.3 | -- | -- | ||||||
Fe2O3 % | ≤0.2 | ≤0.2 | ≤0.2 | ||||||
體積密度 g/cm3 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 |
常溫耐壓強(qiáng)度MPa | ≥6 | ≥10 | ≥12 | ≥8 | ≥12 | ≥16 | ≥10 | ≥14 | ≥18 |
導(dǎo)熱系數(shù) W/(m·K) 熱面1000℃ | ≤0.9 | ≤1.1 | ≤1.2 | ≤0.9 | ≤1.1 | ≤1.2 | ≤0.9 | ≤1.1 | ≤1.2 |
加熱永久線變化% 1600℃×3h | ±0.3 | ±0.3 | ±0.3 | ||||||
耐火材料出現(xiàn)開(kāi)裂、脫落、易磨損怎么辦？榮盛耐材從根源挖掘，分析出真正的原因，讓窯爐壽命運(yùn)行更長(zhǎng)！13937170928 歡迎致電鄭州榮盛窯爐耐火材料有限公司，榮盛耐材，專注于耐火材料的研發(fā)、生產(chǎn)和工程施工的高新技術(shù)企業(yè)，年產(chǎn)13萬(wàn)噸，產(chǎn)品遠(yuǎn)銷(xiāo)135個(gè)國(guó)家，服務(wù)超過(guò)2000家客戶，歡迎您來(lái)廠實(shí)地考察洽談業(yè)務(wù)。
在線咨詢(7*24)
電話咨詢
