產(chǎn)品中心PRODUCTS
服務(wù)熱線
正文
當前位置：首頁 > 新聞中心 > 產(chǎn)品知識 > 正文 我們在窯爐施工中使用保溫磚的目的是為了隔熱，這種磚體也稱為輕質(zhì)磚。與此相對應(yīng)的還有一種是重質(zhì)磚，它們都是 為了砌筑窯爐使用，都屬耐火磚系列產(chǎn)品。
輕質(zhì)保溫磚也有多個種類，其中以莫來石為主晶相的高鋁質(zhì)耐火材料我們稱之為莫來石輕質(zhì)保溫磚。一般氧化鋁含量在 65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛 玉。
莫來石輕質(zhì)保溫磚可以直接用于高溫窯爐內(nèi)襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內(nèi)襯。

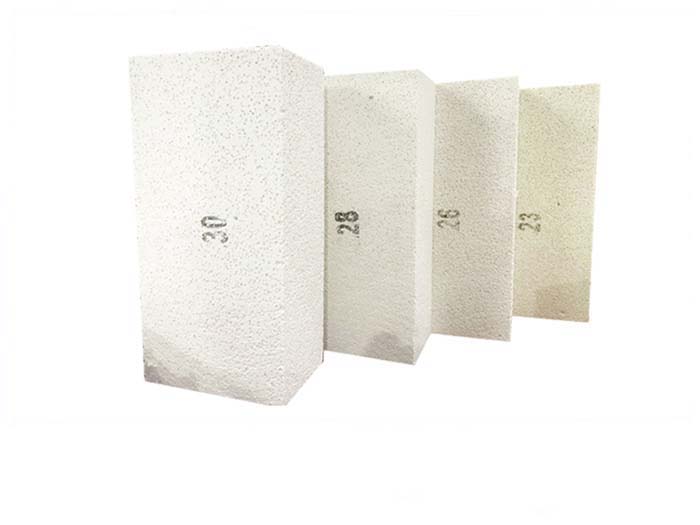

莫來石輕質(zhì)保溫磚理化指標：
項目 | 指標 | |||||||
JM23 | JM25 | JM26 | JM27 | JM28 | JM30 | JM32 | ||
Al2O3 % | ≥40 | ≥50 | ≥55 | ≥60 | ≥65 | ≥70 | ≥77 | |
Fe2O3 % | ≤1.0 | ≤1.0 | ≤0.9 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 | |
體積密度 g/cm3 | ≤0.55 | ≤0.80 | ≤0.85 | ≤0.9 | ≤0.95 | ≤1.05 | ≤1.35 | |
常溫耐壓強度MPa | ≥1.0 | ≥1.5 | ≥2.0 | ≥2.5 | ≥2.5 | ≥3.0 | ≥3.5 | |
加熱永久線變化 % | 1230℃×12h | 1350℃×12h | 1400℃×12h | 1450℃×12h | 1510℃×12h | 1620℃×12h | 1730℃×12h | |
-1.5~0.5 | ||||||||
導熱系數(shù) W/(m·K) | 200±25℃ | ≤0.18 | ≤0.26 | ≤0.28 | ≤0.32 | ≤0.35 | ≤0.42 | ≤0.56 |
350±25℃ | ≤0.20 | ≤0.28 | ≤0.30 | ≤0.32 | ≤0.37 | ≤0.44 | ≤0.60 | |
600±25℃ | ≤0.22 | ≤0.30 | ≤0.33 | ≤0.36 | ≤0.39 | ≤0.46 | ≤0.64 | |
0.05MPa荷重軟化溫度 T0.5 ℃ | ≥1080 | ≥1200 | ≥1250 | ≥1300 | ≥1360 | ≥1470 | ≥1570 | |
莫來石保溫磚因為其化學結(jié)構(gòu)，故而有下列六個特性：
1、低導熱率，具有很好的隔熱保溫效果；
2、低熱熔，由于低導熱率，莫來石系列輕質(zhì)隔熱磚蓄積很少的熱能，在間歇操作中節(jié)能效果明顯；
3、雜質(zhì)含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的 性能；
4、熱態(tài)耐壓強度高；
5、外觀尺寸精準，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩(wěn)定性，從而延長襯里的壽命；
6、可加工成特殊形狀，以減少砌磚塊數(shù)和砌縫。
由于莫來石輕質(zhì)保溫磚的這些特性，我們可以很好的觀察出它的耐火度較高，抗熱震性良好。
莫來石輕質(zhì)保溫磚根據(jù)其生產(chǎn)工藝，目前有燒結(jié)莫來石磚和電熔莫來石磚兩種：
1、燒結(jié)莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結(jié)合劑，經(jīng)成型、燒成而制成。
2、電熔莫來石磚以高礬土、工業(yè)氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型后采用還原電熔法來制造。
這兩種方式制作成的莫來石保溫磚，電熔莫來石的結(jié)晶比燒結(jié)莫來石大，抗熱震性比燒結(jié)制品好。他們的高溫性能主要 取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷 燒結(jié)窯、石油裂解系統(tǒng)死角爐襯等。
因此，我們在選擇莫來石輕質(zhì)保溫磚的時候同樣需要考慮到燒結(jié)莫來石磚和電熔莫來石磚這兩種莫來石磚的性價比，根 據(jù)具體的窯爐情況使用莫來石保溫磚。
新聞推薦
在線咨詢(7*24)
電話咨詢
